Specjalistyczny kabel optyczny dedykowany do rozwiązań mieszkaniowych FTTH, budynków użyteczności publicznej i przemysłowych FTTx. Uniwersalna, wewnętrzno-zewnętrzna konstrukcja kabla umożliwia prowadzenie linii transmisyjnych bez zakłoceń, zarówno w budynkach jak i na zewnątrz bez potrzeby stosowania rozwiązań pośrednich (muf, spawów itp.).
Zasosowano włókna jednomodowe o małym promieniu gięcia typu G.657.A2 (trzykrotnie mniejszym promieniu gięcia w porównaniu do włókien typu G.652.D z zachowaną pełną kompatybilnością). Ze względu na łatwość instalacji kable wykorzystuje się z reguły w sieciach lokalnych FTTH- Fiber To The Home, FTTD - Fiber To The Desk oraz kampusowych ale nie ma przeciwskazań stosowania w sieciach rozległych.
Włókna zostały zabezpieczone przed wilgocią przez zastosowanie pęczniejącego materiału pochłaniającego wilgoć co poprawia komfort instalacji w porównianiu z ośrodkiem wypełnionym żelem, całość chroniona antygryzoniowo włóknami szklanymi.
Powłoka trudnopalna B2ca przebadana i zgodna z rozporządzeniem CPR 305/2011, spełniająca wymogi rygorystycznych norm bezpieczeństwa (szpitale), oraz idealnie nadająca się do stosowania w budynkach o wysokich wymogach z zakresu bezpieczeństwa (budynki użytkowe i biura) co zostało potwierdzone odpowiednim certyfikatem jakości.

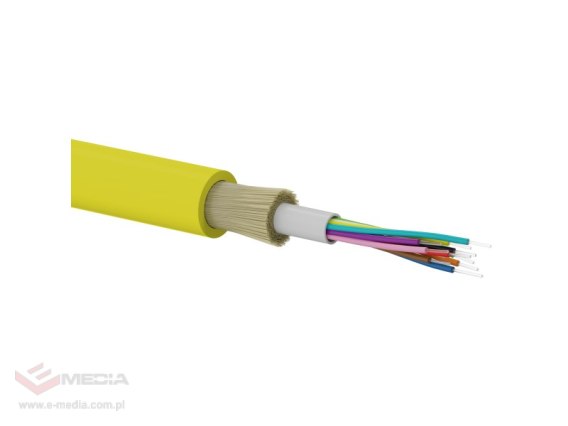

PRZEKRÓJ KABLA
| WŁAŚCIWOŚCI FIZYCZNE |
| Średnica zewnętrzna |
5,5 mm* (tolerancja średnicy zewnętrznej kabla +/- 5%) |
| Waga |
4 włókna: 40 kg |
| Maks. siła ciągnienia (statyczna) |
1000 N |
| Rodzaj włókna |
G.657.A2 |
| Maks. siła ciągnienia (dynamiczna) |
2000 N |
| Odporność na zgniatanie (max.) |
200 N/cm |
| Min. promień zgięcia podczas instalacji |
R = 45 mm |
| Odporność na wodę |
odporny na wzdłużną penetrację wody poprzez zastosowanie pęczniejącego materiału |
| Euroklasa odporności ogniowej CPR |
B2ca |
| BUDOWA |
| Elementy wytrzymałościowe |
otulina z włókien szklanych |
| Powłoka zewnętrzna |
LSOH - bezhalogenowa, odporna na UV, grubość 1,3mm, kolor żółty, nadruk informacyjny czarny, licznik długości co 1m |
| Kolor włókien |
1. Czerwony, 2. Zielony, 3. Żółty, 4. Niebieski |
| TEMPERATURA |
| Składowania |
od -40°C do +70°C |
| Instalacji |
od -5°C do +60°C |
| Pracy |
od -40°C do +70°C |
| PARAMETRY WŁÓKIEN OPTYCZNYCH |
| Tłumienność dla długości fali w paśmie 1310 nm-1625 nm |
1310 nm - ≤ 0.33 dB/km
1383nm - ≤ 0.31 dB/km
1550nm - ≤ 0.19 dB/km
1625nm - ≤ 0.22 dB/km |
| Tłumienność w paśmie 1383 ± 3 nm |
≤ 0.31 dB/km |
| Długość fali zerowej dyspersji chromatycznej λ0 |
1302nm ≤ λ0 ≤ 1322nm |
| Współczynnik dyspersji chromatycznej D |
≤ 0.090 ps/(nm2⋅km) |
| Nominalna średnica pola modu (dla λ = 1310 nm) |
9.20 µm |
| Długość fali odcięcia dla włókna w kablu |
≤ 1260 nm |
| Tłumienność 100 zwojów o średnicy 60 mm dla długości fali 1625 nm |
≤ 0.05 dB |
