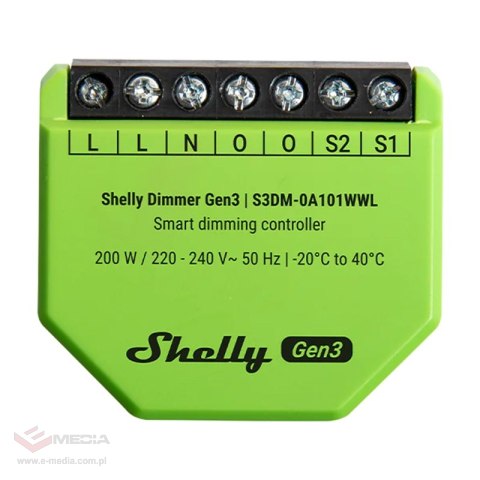

Ściemniacz światła WiFi Shelly Dimmer Gen3
Ściemniacz światła WiFi Shelly Dimmer Gen3
Shelly Dimmer Gen3 to kompaktowy, jednoobwodowy ściemniacz światła, umożliwiający precyzyjne sterowanie jasnością oświetlenia z poziomu smartfona, tabletu, komputera lub systemu automatyki domowej. Działa w sieci lokalnej Wi-Fi bez konieczności stosowania dodatkowego huba, a także obsługuje sterowanie zdalne przez chmurę. Może pracować z przewodem neutralnym lub bez niego. Urządzenie oferuje również funkcję wzmacniania sygnału Wi-Fi, współpracę z Bluetooth i BLE Gateway oraz szereg opcji automatyzacji, w tym harmonogramy, skrypty i integrację z systemami typu Home Assistant, Google Home, Alexa czy SmartThings.
Praca z i bez przewodu neutralnego
Ściemniacz Shelly Dimmer Gen3 pozwala na instalację zarówno w układach z przewodem neutralnym, jak i bez niego, co jest kluczowe w przypadku modernizacji istniejących instalacji. W przypadku pracy bez przewodu neutralnego wymagane jest zastosowanie modułu Bypass, jeśli obciążenie jest mniejsze niż 20 W - takie rozwiązanie zapobiega przypadkowemu świeceniu lampy po jej wyłączeniu.
Dokładne pomiary i zabezpieczenia
Po podłączeniu przewodu neutralnego urządzenie umożliwia pomiar napięcia (180-240 V), prądu (0-3 A) oraz zużycia energii. Pomiary te realizowane są z dokładnością ±5%. Dodatkowo urządzenie wyposażono w czujnik temperatury wewnętrznej oraz zabezpieczenia przeciwzwarciowe i przeciążeniowe. Uwaga: funkcje te działają prawidłowo tylko w przypadku podłączenia z przewodem neutralnym.
Wygodne sterowanie i precyzyjne ściemnianie
Produkt obsługuje tryb trailing edge, który zapewnia płynne ściemnianie szerokiej gamy źródeł światła - od diod LED (do 150 W) po żarówki halogenowe (do 200 W) i transformatory elektroniczne. Automatyczna kalibracja dimmera gwarantuje jednolity efekt ściemniania niezależnie od typu źródła światła. Wbudowane funkcje, takie jak ustawienie minimalnej i maksymalnej jasności, regulacja czasu przejścia czy tryb nocny pozwalają na pełną kontrolę nad oświetleniem - zarówno ręcznie, jak i poprzez harmonogramy.
Automatyzacja i zaawansowane harmonogramy
Shelly Dimmer Gen3 wspiera aż 20 harmonogramów i 20 webhooków (z 5 adresami URL na każdy). Umożliwia tworzenie zaawansowanych scenariuszy z wykorzystaniem skryptów i lokalnych akcji. Można zaplanować zmiany jasności, czas przejść oraz ustawiać automatyczne włączanie/wyłączanie światła. Dzięki wsparciu dla MQTT, KVS oraz komponentów wirtualnych możliwa jest głęboka integracja z zaawansowanymi systemami automatyki budynkowej.
Ogólne
| Producent | Shelly |
|---|---|
| Model | DimmerGen3 |
Parametry fizyczne
| Wymiary | 38 x 42,5 x 16,5 mm / 1,50 x 1,67 × 0,65 cala |
|---|---|
| Waga | 24,3 g / 0,86 oz |
| Maksymalny moment dokręcania zacisków | 0,4 Nm / 3,5 lbin |
| Przekrój przewodu | 0,2 do 2,5 mm² / 24 do 14 AWG (lite, wielodrutowe, tulejki) |
| Długość odizolowanego przewodu | 5 do 6 mm / 0,20 do 0,24 cala |
| Montaż | Puszka ścienna |
| Materiał obudowy | Tworzywo sztuczne |
| Kolor obudowy | Zielony, nadruk: czarny |
| Kolor złączy | Czarny |
Warunki środowiskowe
| Temperatura robocza | od -20°C do 40°C / -5°F do 105°F |
|---|---|
| Wilgotność robocza | od 30% do 70% RH |
| Maksymalna wysokość n.p.m. | 2000 m / 6562 stóp |
Parametry elektryczne
| Zasilanie | 220-240 V~, 50 Hz |
|---|---|
| Pobór mocy | < 1,5 W |
| Brak przewodu neutralnego | Tak |
| Minimalne obciążenie bez przewodu neutralnego i bez Bypassu | 20 W |
| Typ ściemniania | Trailing edge |
| Zewnętrzne zabezpieczenie | 16 A, charakterystyka B lub C, 6 kA zdolność wyłączania, klasa ograniczenia energii 3 |
| Zabezpieczenie przed zwarciem | Tak |
Parametry obwodów wyjściowych
| Maksymalna moc wyjściowa | 200 W |
|---|
Czujniki i pomiary
| Zakres napięcia (AC) | 180-240 V |
|---|---|
| Dokładność pomiaru napięcia | ±5 % (przy użyciu z przewodem neutralnym) |
| Zakres prądu (AC) | 0-3 A |
| Dokładność pomiaru prądu | ±5 % (przy użyciu z przewodem neutralnym) |
| Wewnętrzny czujnik temperatury | Tak |
Wi-Fi
| Protokół | 802.11 b/g/n |
|---|---|
| Pasmo RF | 2412-2472 MHz |
| Moc RF | < 20 dBm |
| Zasięg | Do 30 m wewnątrz / 50 m na zewnątrz (zależnie od warunków) |
Bluetooth
| Protokół | 4.2 |
|---|---|
| Pasmo RF | 2402-2480 MHz |
| Maksymalna moc RF | < 4 dBm |
| Zasięg | Do 10 m wewnątrz / 30 m na zewnątrz (zależnie od warunków) |
Jednostka mikroprocesorowa
| CPU | ESP32 C3 / STM32 G051 |
|---|---|
| Częstotliwość zegara | ESP32 C3 - 40 MHz |
| Pamięć Flash | 8 MB |
Funkcje oprogramowania układowego
| Harmonogramy | 20 |
|---|---|
| Webhooks (akcje URL) | 20 z 5 adresami URL na webhook |
| Skrypty | Tak |
| MQTT | Tak |
| Zaawansowane harmonogramy | Tak |
| KVS (Key-Value Store) | Tak |
