Kabel światłowodowy OS2 zewnętrzny Z-XOTktsdD SM 24J 9/125 PE ALANTEC

The Symbol : FOK-Z24J-SM
The Availability Of : Out of stock
6237.00
set
Order by phone: +48 604-131-645 Leave your phone
Shipping within : 48 hours

Kable światłowodowe ALANTEC o podwyższonej wytrzymałości, przenaczone są do instalacji zewnętrznych w kanalizacji kablowej lub bezpośrednio w gruncie, w miejscach nienarażonych na bezpośrednie uszkodzenia mechaniczne. Dzięki elementom wytrzymałościowym w postaci otuliny z włókien aramidowych oraz centralnego rdzenia wzmacniającego nadają się do podwieszania na słupach funkcyjnych przy odległościach mocowań do 60 metrów.

Zależenie od kraju produkcji oznaczenia kabli mogą być stosowane zamiennie: Z-XOTktsdD lub A-DQ(ZN)B2Y.

Zastosowane włókna światłowodowe jednomodowe 9/125 μm typu OS2 charakteryzują wysokie parametry transmisyjne oraz niewielkie zjawisko dyspersji. Przeznaczone do transmisji sygnałów na dalekie odległości w rozległych sieciach telekomunikacyjnych, szkieletowych, CATV, dostępowych, campusowych, WAN, FTTx itp.

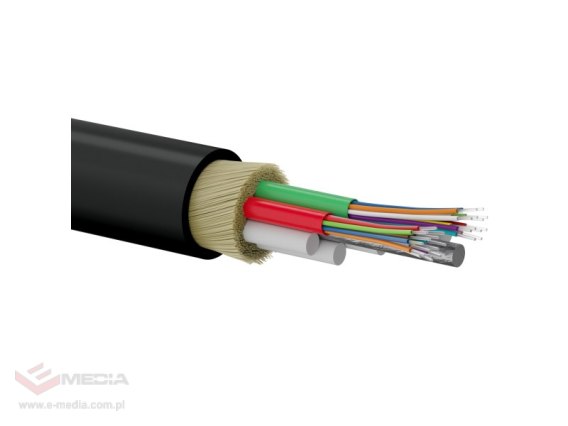

Ośrodek kabla stanowi centralny element wytrzymałościowy w postaci rdzenia z tworzywa sztucznego otoczony luźnymi tubami, w których znajdują się włókna światłowodowe. Wnętrze tub wypełnia żel lub włóknina hydrofobowa, które stanowią izolację przeciwwilgociową. Całość ośrodka pozostaje otoczona i zabezpieczona tworzywem sztucznym oraz włóknami aramidowymi, stanowiącymi bezpieczną zaporę antygryzoniową. Tuba zielona jest tubą kierunkową.

Powłoka zewnętrzna PE pozostaje odporna na promieniowanie UV. Nadruk długości co 1 metr.

PRZEKRÓJ KABLA





DANE TECHNICZNE
Liczba włókien 24
Rodzaj włókna G.652.D
Średnica zewnętrzna tuby [mm] 1,8
Liczba elementów w kablu [tuby (pełna / pusta)] 6 (2/4)
Liczba włókien w tubie [tuba x włókna] 2x12
Kodowanie włókna 1 czerwony, 2 niebieski, 3 biały, 4 zielony, 5 fioletowy, 6 pomarańczowy, 7 szary, 8 żółty, 9 brązowy, 10 różowy, 11 czarny, 12 morski
Kodowanie tuby 1 czerwony, 2 niebieski, 3 biały, 4 zielony, 5 fioletowy, 6 pomarańczowy, 7 szary, 8 żółty, 9 brązowy, 10 różowy, 11 czarny, 12 morski
Średnica zewnętrzna kabla [mm] 8,5 (tolerancja średnicy zewnętrznej kabla +/- 5%)
Waga kabla [kg/km] 50
Maks. siła ciągnienia [N] (instalacja) 4000
Maks. siła ciągnienia [N] (praca) 2000
Min. Promień zginania [mm] (instalacja) 90
Min. promień zginania [mm] (praca) 160
Temperatura składowania od -40°C do +70°C
Temperatura instalacji od -30°C do +60°C
Temperatura pracy od -40°C do +70°C
Kolor czarny
Euroklasa Fca
